SiLM825x系列

双通道死区可编程的 40V, 4A 隔离驱动器

样片申请

SiLM825x Datasheet SiLM825x_AQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM825x 系列是具有不同配置的双通道死区可编程的隔离驱动器。SiLM8253 配置为双输入，高/低半桥驱动器； SiLM8254 配置为单输入，高/低半桥驱动器而SiLM8255配置为双输入，双输出驱动器。SiLM825x 系列可提供 4.0A 的峰值输出电流。并且 SiLM8253/SiLM8254 提供可编程死区 (DT) 功能。将 DIS 引脚拉高会同时关闭两个输出，并允许在悬空或拉低时正常运行。

驱动器输出侧的 VDDA/B 电源电压最高到40V。3V 至 18V 的 VDDI 宽范围输入使驱动器适合模拟和数字控制器接口。所有电源电压引脚都有欠压锁定 (UVLO) 保护功能。

SiLM825x 提供 SOP16W/SOP14W/SOP16 的封装。 SOP16W/SOP14W 封装的芯片可提供 5kVRMS 隔离耐压。 SOP16 封装的芯片提供 3kVRMS 的隔离耐压。

超高 CMTI、低传输延迟、小封装及灵活的配置使得 SiLM825x 非常适合作为 MOSFET/IGBT、SiC 和 GaN 场效应管的隔离驱动。

产品特性

4.0A 峰值输出电流

40ns (典型) 传输延迟

18ns (典型) 脉宽失真

18ns (典型) 器件间延时匹配

100kV/us (最小) 共模瞬态抗扰度 (CMTI)

输出驱动器电源电压范围最高到40V

两通道间的功能绝缘: 1500V （SOP16W/SOP16）, 1850V (SOP14W)

5V 输入反向耐压能力

工作结温范围, T_J: –40°C ~ +150°C

安规认证

SOP16W/SOP14W: 符合 UL 1577 1 分钟的 5kV_RMS

SOP16: 符合 UL 1577 1 分钟的 3kV_RMS

符合 GB4943.1-2022 的 CQC 认证

符合 DIN V VDE 0884-11(计划中)

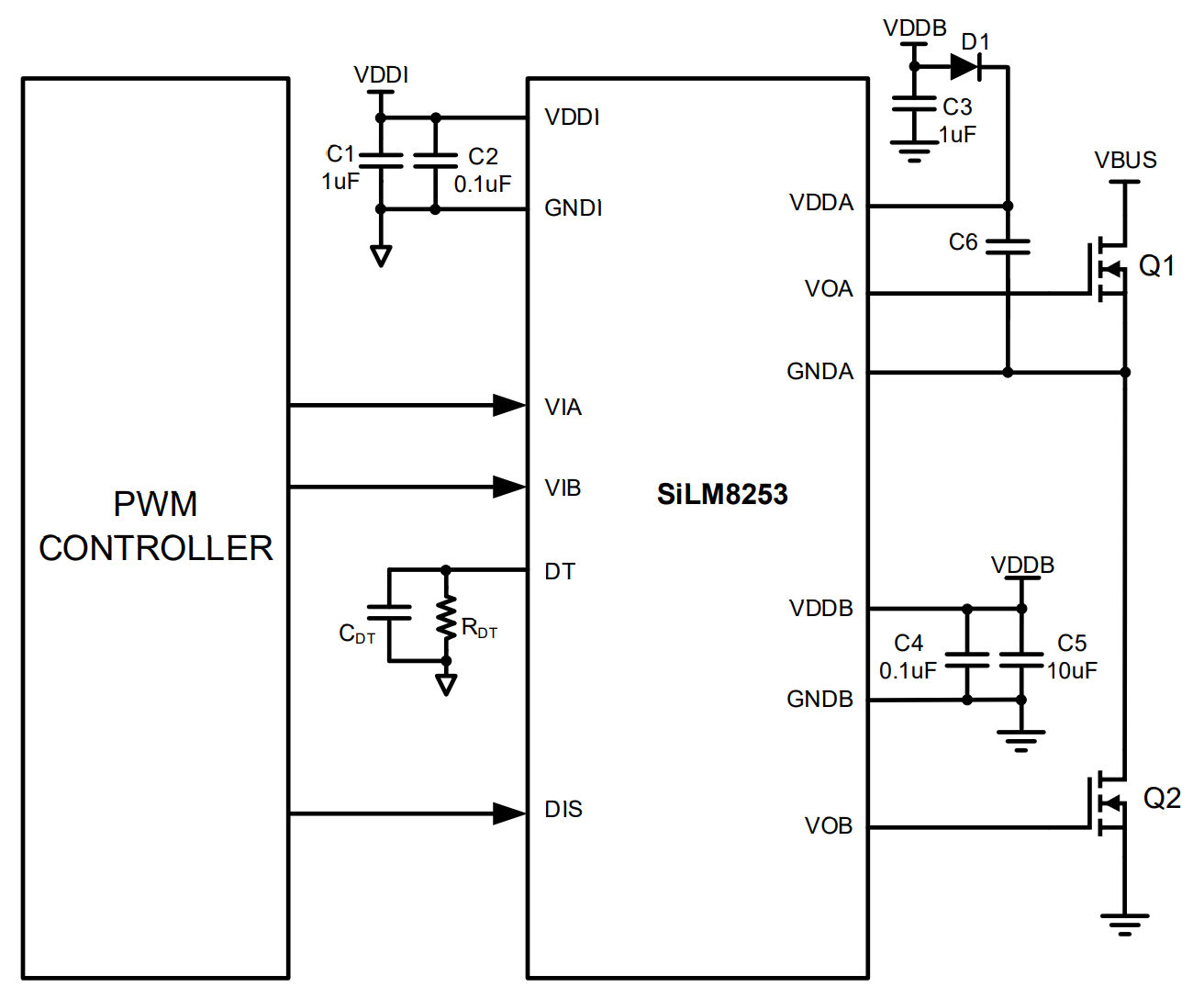

典型应用图

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL (A)	Output VCC/VDD (V)	Input VCC (V)	Prop. Delay（ns）	Input Config	Program Deadtime	Overlap Protection	CMTI (kV/μs) Min.	VISO(Vrms)	Operating Temp （℃）	Package Group	Packing/QTY
SiLM8253BDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8253DDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8254BDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8254DDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8255BDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8255DDCG-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8253BDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8253DDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8254BDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8254DDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8255BDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8255DDCP-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP14W	Reel/1500
SiLM8253BBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8253DBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8254BBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	PWM	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8254DBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	PWM	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8255BBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8255DBCL-DG	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8253BDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8253DDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8254BDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8254DDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	PWM	Y	Y	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8255BDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8255DDCG-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	5000	–40 ~ 125	SOP16W	Reel/1500
SiLM8253BBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8253DBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8254BBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	PWM	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8254DBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	PWM	Y	Y	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8255BBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	9 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	3000	–40 ~ 125	SOP16	Reel/3000
SiLM8255DBCL-AQ	IGBT/MOSFET/SiC	4.0/7.0	13.5 ~ 40	3 ~ 18	40	VIA/VIB	-	-	100	3000	–40 ~ 125	SOP16	Reel/3000
