多地发文 屋顶分布式光伏应具备「快速关断」功能

2023-04-05

近期多则火灾报道,假日来临而光伏电站发电不停歇,安全问题需要行业更加重视。

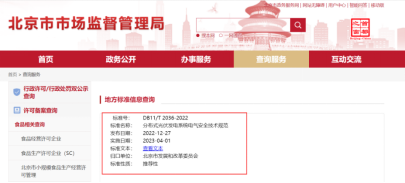

针对屋顶分布式光伏,北京市市场监督管理局发布了《分布式光伏发电系统电气安全技术规范》,且已于4月1日起正式实施。


文件通过 “第6条电气安全设计” 规范并明确了屋顶光伏系统需具备组件级快速关断功能。

6.2.7  快速关断

系统宜具备快速关断功能,快速关断装置启动后30s内,以光伏方阵边缘外延305mm为边界,边界范围内的电压应降低到120V以下,边界范围外的电压应降低到30V以下。

这也是继东莞、深圳、海宁等地出台组件级快速关断应用的安全法规后,又一关键城市对光伏安全应用提出了明确要求。

屋顶光伏电站的事故救援非常困难;当火灾发生时,即使关停逆变器,但由于常规组件手拉手串联,光伏阵列中仍然存在串联直流高压,用常规的浇水灭火方式,水流到哪里,高压电就到哪里,因此使得救火工作十分危险,消防队员无法进行及时的施救措施。


灭火器、消防栓、消防车水龙等常规灭火手段根本无法应用;化学干粉灭火剂可以使用,却能力有限,火情变大就显得杯水车薪。如果光伏电站还带有储能装置,还有爆炸的危险。

在光伏电站没有组件级快速关断功能的情况下,就只能等可燃物燃尽、现场的火势自然熄灭,消防员才能进行善后处理。

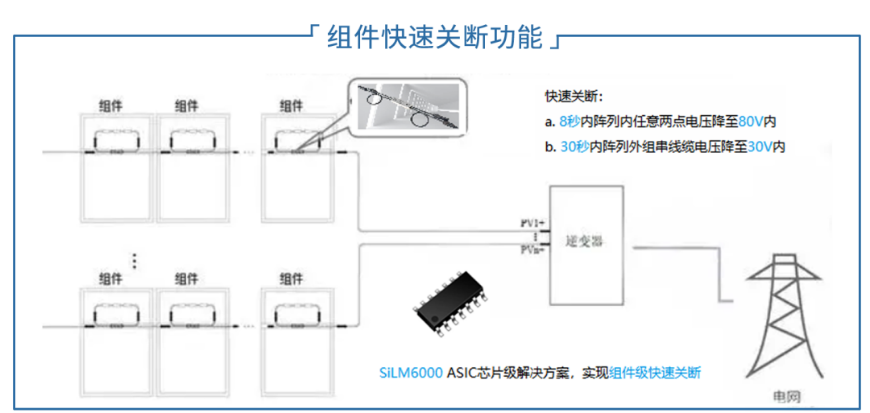

组件级快速关断功能
解决“消防人员施救风险”

北京市场监督管理局发布的文件中指出:系统宜具备快速关断功能,快速关断装置启动后30秒内,以光伏方阵边缘外延305mm为边界,边界范围内的电压应降低到120V以下,边界范围外的电压降低到30V以下。

快速关断功能是针对发生紧急故障的情况下(特别是火灾)对光伏电站中存在的直流高压问题做出的有效安全处置方式,可以直接有效地避免施救过程中的触电风险。+


数明半导体的光伏安全关断“SiLM6000”芯片方案,可以实现控制组件级快速关断的功能。基于SiLM6000芯片方案的组件级快速关断产品,可远程或手动快速关断,使得每一块光伏组件在关断状态下以1V低电压状态输出,从而在组件手拉手串接的情况下,8秒内实现光伏方阵范围内的组件低电压输出(也就是阵列内任意两点的电压低于80V),且电缆上的组串电压降至30V以下。从而消除光伏电站的直流高压,解决屋顶光伏电站“火灾情况下施救难”的问题。


SiLM6000芯片是高集成度ASIC方案,集成了电源管理、SunSpec协议的PLC信号解析、逻辑控制单元、MOSFET驱动、以及关断状态下1V低电压输出等功能,小身材、全功能。



基于数明提供的SiLM6000芯片方案,用户可实现快速设计、出样和转量产,快速关断产品可应用于210大电流组件(向下兼容182组件),且具有体积小、成本优、可靠性高等优势。


除了火灾此类特殊场景外,当高速、公路、河道等场景下的分布式光伏电站因外力、车祸意外发生断线故障时,快速关断器将在8秒内迅速使发生组串断线故障组串的所有组件输出变为1V低电压输出,避免人员触电的二次事故扩大。


除此之外,数明智能光伏方案还具备智能优化和数据采集监测等功能供客户拓展。可集成光伏组件级MPPT最大功率点跟踪,通过追踪光伏组件最大功率点,优化每块组件的功率输出,消除组件失配、挽回发电量损失,提升分布式光伏系统发电量3%~25%;解决光伏系统因组件安装差异、遮挡、朝向不同和电站全生命周期内组件衰减差异导致的电流失配问题,充分挖掘每一块组件的发电潜力,提升光伏电站收益。

光伏能源已经成为改善气候环境以及优化能源结构的重要方式,传统“能源开采”到“能源制造”的转变,实现了中国在制造优势和先进技术的结合和升级。光伏发展已经同中国发展以及千家万户的生产生活紧密相连,如何保障光伏电站的“安全性”正在引起全行业的高度重视。深圳、东莞、海宁、北京多地针对组件级快速关断等关键安全事项做出了明确规定。

数明半导体将一如既往,持续深耕智慧能源和泛工业领域,开发出更多更优“高集成度、高可靠性、高性价比”的芯片方案,为新能源保驾护航。

【联 系 我 们】

免费获取SiLM6000芯片样品
